Hi-облако, руководитель технологии лазера 3D просматривая.
 |
| Место происхождения: | Китай |
| Фирменное наименование: | Hi-Cloud |
| Сертификация: | ISO, others upon the requests |
| Номер модели: | Система лидар PM-1500 мобильная составляя карту |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Случай перехода |
| Время доставки: | 20-30 рабочих дней |
| Условия оплаты: | T/T |
| Поставка способности: | 15 наборов/месяц |
| Диапазон волны: | Около ультракрасного (класс 1) | PRR: | 100-2000Khz |
|---|---|---|---|
| Ряд измерения: | 1500m@60 % | Точность ряда: | 5mm @50m |
| Разрешающая способность по угловым координатам: | 0.001° | FoV: | 75° |
| Multi отголосок: | 4 раза | Температура деятельности: | -40℃~60℃ |
| Выделить: | система лидар 4.4Kg мобильная составляя карту,система лидар 1500m мобильная составляя карту,система 1500m mms мобильная составляя карту |
||
точность 5mm@50m высокая система PM-1500 лидар 4,4 kg мобильная составляя карту с 1500m долгосрочным и частотой 2million points/s
Система лидар PM-1500 мобильная составляя карту высокоточная, высокочастотная и длиннорейсовая мобильная измерительная система лазера независимо развитая CO. технологии Hi-облака Ухань, Ltd. Она интегрирует высокоточные модуль инерциальной навигации и камеру авиационной съемки. Компонент ядра системы блок развертки лазера с функцией технологии мульти-отголоска. Он может одновременно получить облако пункта лазера 3D и данные по POS, быстро производит DSM, DEM и DOM и производит модели DLG и 3D через полный набор преобразования данных и прикладного обеспечения.

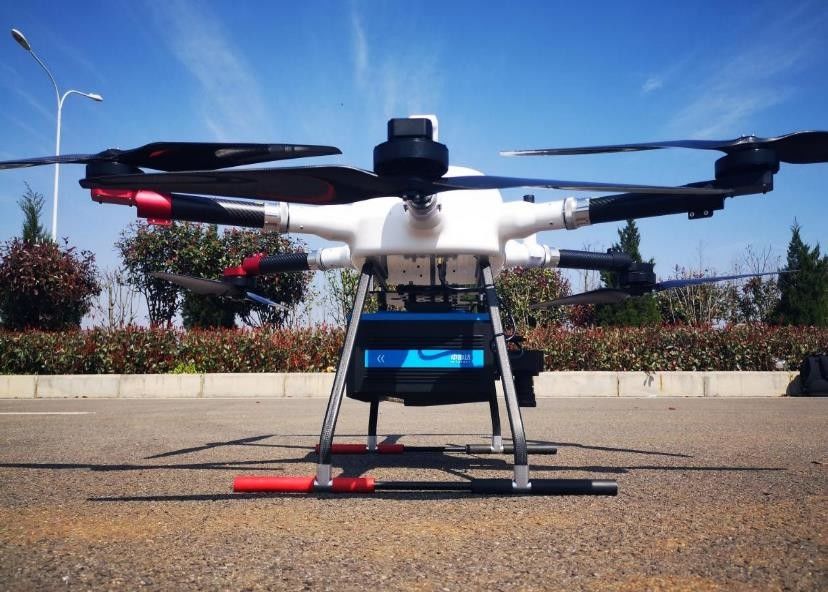

Систему PM-1500 можно приложить к multi UAV ротора, VTOL UAV неподвижного крыла, небольшим воздушным судн и вертолету для того чтобы получить плотные высокоточные данные по облака пункта лазера на том основании на платформе быстрого летания мобильной. Совмещенный с профессиональным программным обеспечением постпроцессирования, будет предложено комплексное решение проблемы. Оно широко использован в новые основные исследовать и составлять карту, цифровое 3D моделируя, топографических исследовать и составлять карту, cadastral обзоре, обзоре движения, осмотре линии электропередач, обзоре лесохозяйства, контроле бедствия и других полях.
Основные особенности системы лидар PM-1500 мобильной составляя карту
Основные параметры системы лидар PM-1500 мобильной составляя карту
1. Блок развертки лазера
| Диапазон волны | Около ультракрасного (класс 1) |
| PRR | 100-2000Khz |
| Максимальный ряд измерения | % отражательной способности 1000m@20 |
| % отражательной способности 1500m@60 | |
| Точность ряда | 5mm@50m |
| Разрешающая способность по угловым координатам | 0.001° |
| Скорость развертки | 40-400 scans/s |
| FoV | 75° |
2. Система камеры
| Разрешение камеры | 42.4MP |
| Фокусное расстояние | 28mm |
3. Система POS
| Точность положения (постпроцессирование) | Горизонтальные 0.01m |
| Высота 0.02m | |
| Точность ориентации (постпроцессирование) | Рубрика 0.009° |
| Тангаж/крен 0.005° |
4. Системная производительность
| Размер | 293×165×164mm |
| Абсолютная точность | горизонтальный <5cm> |
| вертикаль <5cm> | |
| Вес | 4.4kg |
|
Multi отголосок |
4 раза |
| Температура и влажность | Деятельность: -40℃~60℃, влажность 85% |
| Хранение: -45℃~70℃, влажность 85% |
Проекты применения системы лидар PM-1500 мобильной составляя карту
1. топографический проект обзора
Зона обзора главным образом равнинная местность с небольшими волнистостями и максимальной разницой в высоты 20 метров. Главная дорога в зоне обзора, с больше растительности и нескольких густонаселенных местностей.
Требование к точности: Требование к плотности пункта лучшее чем ² 16pt/m; Горизонтальные/вертикальные требования к точности: ≤5cm, исследуя 1:500 встречи топографическое и составляя карту требование
2. осмотр проекта передающей линии DC 500kV
Проверенная линия проекта этап передающей линии DC 500kV, включая 3 низкопробных башни и 2 интервала, с полной длиной около 0.8km.
Требования: Анализ состояния пункта опасности/пункт опасности анализ предвестниковый/анализ компонентного состояния количественный
3. проект города 3D модельный
Вся площадь зоны обзора около 10 квадратных километров. Необходимо получить первоначальное облако пункта лазера и косое изображение в зоне обзора, и производит модель 3D согласно полученным первоначальным данным.
Облако пункта лазера полученное воздушнодесантной технологией авиационной съемки лидар и данные по цифрового изображения принятые косой камерой использованы для генерации модели высоты цифров (DEM) и карты Orthophoto цифров (DOM) и для произведения модели местности. В то же время, модель 3D произведена основанный на данных по облака пункта лазера и линии чертеже. Получите строя высоту через модель 3D, получите строя информацию через косые фото изображения и земли, и после этого построить базу данных данным по здания.
