1000 - система цифров зонда длины 1500mm внося в журнал

Зонд диаметра Φ40 и Φ50 mm и длины 1000~1500mm системы JHD-2D внося в журнал

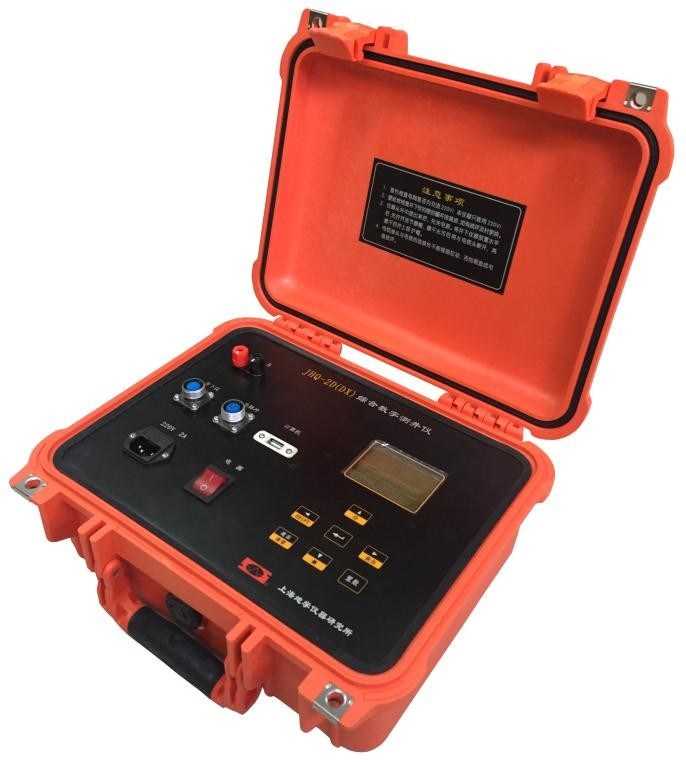

JHQ - 2D цифровая внося в журнал система специально конструированная для удобства работы на местах, которое может подключить с различными видами трубы и журнала. Потому что эта система использует серию передовой технологии, она улучшает пользу одной наземной аппаратуры контролируя один тяжелый внося в журнал зонд в одну наземную аппаратуру контролируя различные виды внося в журнал зонда, его также включает глубокое измерение, электропитание и так далее. Аппаратура имеет облегченную и простую эксплуатацию и техническое обслуживание, которую можно соединиться с типом трубки, который может быть aseismatic, температур-устойчивая, влагостойкая и высокая надежность.

Описание

JHQ - 2D интегрированная система цифрового контроля внося в журнал новое поколение цифрового внося в журнал оборудования., которое основало на суммировать больше чем 20 лет в продукции и успешном опыте научных исследований и разработки цифрового внося в журнал оборудования, следовании международного нового веяния развития небольшой цифровой внося в журнал технологии, и совмещении с условиями Китая национальными. Этот комплект оборудования имеет следующие преимущества над другими подобными продуктами:

(1) параметры измерения большие и объем широк.

(2) надежность высока и среднее время между отказами (MTBF) длинно.

(3) портативный, удобный для мобильного транспорта.

работать и обслуживание (4) просты.

Главная причина для этих преимуществ что дизайн и развитие поглощают другое заслуги, полное рассмотрению variouts индустрии, и рассмотрения конкурентоспособности в международном рынке. JHQ - 2D система может измерить чем 20 параметров видов, покрытых с рудой металла, углем, месторождением нефти, радиоактивным, гидрология, и другие зоны различных требований к потребителя, с большее рентабельным.

Особенности & преимущества

1. Стандартизация и модульность

В JHQ - 2D интегрированная система цифрового контроля внося в журнал, и оборудование и программное обеспечение, никакой зонд дела или земная коробка, измерение сигнала или передача сигнала, принимала идею проекта стандартизации и modularization. Преимущества продукта стандартизации и модульности превосходны в последовательности, ремонтопригодности и надежности продуктов. Удобно работать и поддерживать. Аксессуары 100 процентов всеобщие и могут быть расширены в любое время.

2. Полно ОН нелегально передача цифровых и измерения сигнала

Все сигналы от подземного зонда преобразованы A/D и отправлены в землю после быть зашифрованным. Подземный зонд связь двухсторонней улицы. Измерения передачи кода цифров значительно улучшают анти--сжимая возможность, и система сама может исправить код ошибки, который гарантирует качество передачи сигнала.

3. Технология Oversampling для того чтобы получить большинств данные по образования

Система JHQ-2D использует метод отбора проб для собрания данных по образования. Oversampling повышения количества с уменшением внося в журнал скорости, и над забором обеспечивают потребность для цифровой фильтровать, увеличения пространственного разрешения и экранировать полезное сведение.

4. Небольшой размер подземного зонда с высоким давлением

JHQ - 2D зонд почти диаметр Φ40 и Φ50 mm, возникновение размера длины 1000~1500mm. Зонд сделан из нержавеющей стали. Сопротивление к давлению воды 20~40 MPa, температуре 70 | ℃ 90. Специальные распоряжения могут быть сопротивлением давления воды 60 MPa, сопротивлением ℃ температуры 120.

Параметр

1. Польза окружающей среды: Электропитание: 220V, 50 Hz; Используя температуру окружающей среды: -20℃ | 45℃; Используя влажность окружающей среды: 90% или более менее (45℃)

2. Измерительная система глубины: Ряд измерения глубины: 0 | 9999,99 m; Разрешение глубины: 0,28 mm; Ряд измерения скорости: 0 | 9999m/h; Глубокий оптически сигнал ИМПа ульс: 3600 ИМПов ульс на метр

3. Система передачи сигнала: Нижний выходной сигнал отверстия: двухполярное кодирвоание; Сообщение с компьютером: RS232 или USB; Подземный уровень обнаружения сигнала: плюс или минус 0,5 v | плюс или минус 12V

4. Понимайте глубину диаграммы; 1:10; 1:50. 1:100. 1:0; 1, 50, 0, etc.

5. Рисуя точность: 8 пунктов согласно с миллиметр (кривая); 64 пиксела согласно с квадратный миллиметр (метод изображения)
