Multi платформа сильно интегрировала сканирование ряда системы ARS-1000 920m лидар UAV

Multi платформа сильно интегрировала систему ARS-1000 лидар UAV с точностью долгосрочного 920m и 15mm@150m

Система лидар UAV ARS-1000 интегрирует датчики как высокоточный лазер, камера высоко-определения, навигация GPS, MEMS инерциальная и блок управления хранения. Система Riegl основанная лидар которая превратилась и построилась Hi-облаком, которое может одновременно получить облако пункта лазера 3D, данные по POS и данные по изображения. Оно поддерживает режим деятельности базовой станции свободный, через оборудованное преобразование данных и прикладное обеспечение, быстро производит результат как DSM, DEM, DOM и DLG.

Основанный на преимуществах облегченных, удобных транспорта и высокой эффективности результатов обрабатывая, система широко использована в областях применения как аварийное отображение, топографическое отображение, осмотр линии электропередач, обзор шоссе, прибрежный обзор рифа, вычисление раскопк и завалки, археологический обзор и составлять карту и так далее.

Спецификации системы лидар UAV ARS-1000

• Максимальный ряд измерения: 920m @60%
• Минимальный ряд измерения: 5m
• Точность ряда: 15mm @150m
• Точность повторения: 10mm @150m
• Частота Максимальн Эффективн Пункта: 500000 points/s
• Шестерня лазера для регулировки: 6 уровней
• Максимальное число полученных отголосков: 4~15
• FoV (дискретный): 0~330° (режим 60°~90°airborne)
• Частота развертки (дискретная): 10~200 scans/s
• Разрешающая способность по угловым координатам: 0.001°

• Точность положения (постпроцессирование): Горизонтальные 0.01m/высота 0.02m
• Точность ориентации (постпроцессирование): Рубрика 0.010°/тангаж/крен 0.005°

• Разрешение камеры: ≥42.4MP
• Вес камеры:<500g>


• Класс лазера: Class1 (сейф глаза)
• Абсолютная точность: горизонтальный <5cm>
• Вес: 4.5kg
• Хранение: SSD 1TB
• Ввод напряжения: 20~30V
• Расход энергии:<75w>

• Температура деятельности: -10℃~+40℃
• Окружающая среда хранения: -20℃~+50℃/влажность < 85="">

Главные преимущества системы лидар UAV ARS-1000

• Система лидар UAV ARS-1000 принимает интегрированную архитектуру платформы аппаратных средств, которая интегрирует датчик сканирования лазера 3D, инерциальную навигационную систему и GPS в архитектуру платформы. Более небольшие том и вес изготовляют оборудование легкой снести и установить.
• Врезанная интегрированная платформа делает систему сильный и стабилизированный, и улучшает точность системы.
• С беспроводным режимом контроля мобильного терминала, государство деятельности системы можно контролировать удаленно, так, что операторы смогут получить ситуацию деятельности в любое время.

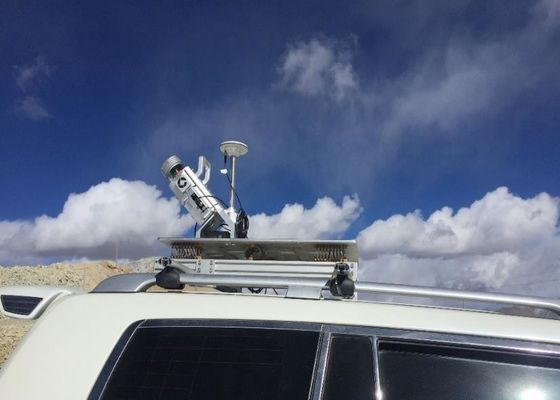

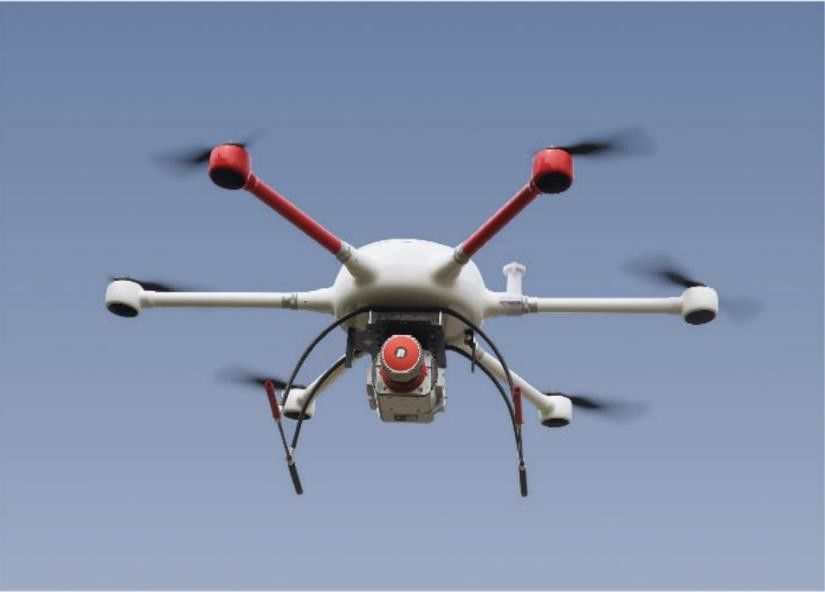

• Система может приспособиться к различным платформам несущей, как multi UAV ротора и VTOL UAV неподвижного крыла. К тому же, она также может приспособиться к различным режимам деятельности как установленный корабль и режим рюкзака.
• Под условием отражательной способности 60% объектов земли, система может иметь максимальный ряд измерения 920m. Принимающ воздушнодесантную платформу в качестве примера, высокий выстраивать в ряд, более высоко UAV может взобраться, большой зона измерения, и будет собрано больше данные по облака пункта.

Проект обзора шоссе системы лидар UAV ARS-1000

Обзор проекта:

Местность зоны обзора сложна, растительность сочный и разность высот большая. 2 шоссе нужно быть измеренным, с полной длиной около 60km.

Требование к и затруднения проекта:

Ответственный за измерение вертикального и горизонтального раздела 100 метров (200 метров ширины полосы частот) с обеих сторон средней линии дороги согласно уместным стандартам, техническим данным и процедурам, и результаты выхода будут в соответствии с 1:500 составляя карту требования.

Должный к высоким горам, грубым дорогам, пышной растительности и плотному движению на шоссе, задача обзора поля опасна.

Решение проекта:

Согласно специфической ситуации проекта, система ARS-1000 принята для того чтобы собрать полетные данные вдоль дороги согласно относительной высоте 200m.
