система лидар PM-1500 1500m долгосрочная воздушнодесантная

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Hi-Cloud
Сертификация:	ISO, others upon the requests
Номер модели:	Воздушнодесантная система лидар PM-1500

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	negotiable
Упаковывая детали:	Случай перехода
Время доставки:	20-30 рабочих дней
Условия оплаты:	T/T
Поставка способности:	15 наборов/месяц

контакт

Подробное описание продукта

Максимальный ряд измерения:	% отражательной способности 1500m@60	Блок развертки лазера Диапазон волны PRR Максимальный ряд измерения Точность ряда:	5mm@50m
Скорость развертки:	40-400 scans/s	Разрешающая способность по угловым координатам:	0.001°
FoV:	75°	Разрешение камеры:	42.4MP
Диапазон волны:	Около ультракрасного (класс 1)	Вес:	4.4kg
Выделить:	Облегченная воздушнодесантная система лидар , система лидар 1500m воздушнодесантная , система uav 1500m воздушная составляя карту

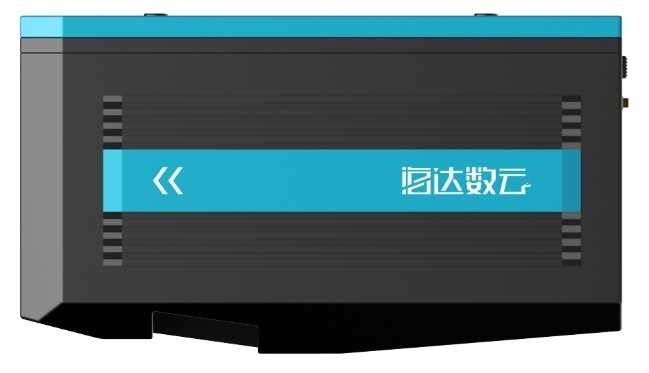

облегченная 1500m долгосрочная сильно интегрированная воздушнодесантная система PM-1500 лидар 4.4kg с точностью 5mm@50m

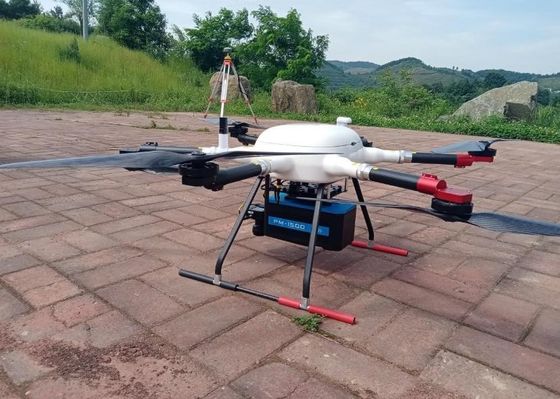

Воздушнодесантная система лидар PM-1500 высокоточная и длиннорейсовая мобильная измерительная система лазера независимо развитая CO. технологии Hi-облака Ухань, Ltd. Ее можно приложить к различным несущим как multi UAV ротора, VTOL UAV неподвижного крыла, небольшие воздушные судн и вертолет. Она может получить плотные высокоточные данные по облака пункта лазера на том основании на платформе быстрого летания мобильной. Интегрированный высокоточный блок развертки лазера, высокоточный POS (GPS, IMU) и другие поддержанные датчики, к этому времени технология синхронизации независимых прав интеллектуальной собственности и интегрированная технология интеграции мульти-датчика, оно могут одновременно получить облако пункта лазера 3D и данные по POS, быстро производят DSM, DEM и DOM и производят модели DLG и 3D через полный набор преобразования данных и прикладного обеспечения.

Оно широко использовано в отображении ранга обзора, цифровом 3D моделируя, топографических исследовать и составлять карту, cadastral обзоре, обзоре движения, осмотре линии электропередач, обзоре лесохозяйства, контроле бедствия и других полях.

Детальные параметры PM-1500

Детали	Индикаторы	Параметры
Блок развертки лазера	Диапазон волны	Около ультракрасного (класс 1)
	PRR	100-2000Khz
	Максимальный ряд измерения	% отражательной способности 1000m@20
	Максимальный ряд измерения	% отражательной способности 1500m@60
	Точность ряда	5mm@50m
	Разрешающая способность по угловым координатам	0.001°
	Скорость развертки	40-400 scans/s
	FoV	75°
Камера	Разрешение камеры	42.4MP
Камера	Фокусное расстояние	28mm
Система POS	Точность положения (постпроцессирование)	Горизонтальные 0.01m
	Точность положения (постпроцессирование)	Высота 0.02m
	Точность ориентации (постпроцессирование)	Рубрика 0.009°
	Точность ориентации (постпроцессирование)	Тангаж/крен 0.005°
Системная производительность	Размер	293×165×164mm
	Абсолютная точность	горизонтальный <5cm>
	Абсолютная точность	вертикаль <5cm>
	Вес	4.4kg
	Multi отголосок	4 раза
	Температура и влажность	Деятельность: -40℃~60℃, влажность 85%
	Температура и влажность	Хранение: -45℃~70℃, влажность 85%

Преимущества системы PM-1500

1. Общая структура воздушнодесантной измерительной системы лазера PM-1500 новаторски была оптимизирована. Она сильно интегрирует датчики как блок развертки лазера, GPS, IMU и камера авиационной съемки, etc. облегченно и легко установить. Соответствующее для multi платформ как VTOL UAV неподвижного крыла, multi UAV ротора и вертолет.

2. Общий вес системы чем 4.4kg. Он может легко быть снесен одним человеком, ли плоским или высокоскоростным рельсом. Даже если вы идете вне работать с UAVs и другими аксессуарами, обычный корабль может нагрузить все них, который очень удобен.

3. Ультра длинный выстраивать в ряд 1500 метров значительно обеспечивает безопасность деятельности в окружающей среде большой топографической зыбкости. В то же время, ультра длинный выстраивать в ряд позволяет система снести платформу полета с более высокой высотой полета и более быстрой скоростью, установил более широкий пояс полета, и собирает больше данных по облака пункта в то же время, которые значительно улучшают эффективность приема облака пункта.

4. Супер частота коротковолнового диапазона до 2 миллиона пунктов в секунду делает данные по облака пункта больше уточнила и может более поистине отразить landform зоны обзора, а не приспосабливающ земные координаты объекта. К тому же, высокочастотное оборудование лидар можно оборудовать с UAVs с более быстрой скоростью маршевого полета, и больше данных можно получить в таком же времени.

5. высокая точность требование ядра в поле исследовать и составлять карту. Выстраивая в ряд точность воздушнодесантной измерительной системы лазера PM-1500 может достигнуть 5mm@50m, и всесторонняя точность системы лучшая чем 5cm, сценарии применения встречи различные высокоточные.

6. воздушнодесантная измерительная система лазера PM-1500 прикладывает multi технологию отголоска. Датчик сканирования лазера в системе испускает ИМПы ульс лазера для того чтобы прорезать зазор растительности и достигнуть землю, для того чтобы получить данные по местности под растительностью. Система может получить до 4 сигнала отголоска, и может прорезать деревья и кормить назад самую реальную поверхностную информацию даже в плотно vegetated областях.

7. PM-1500 новое поколение высокоточной воздушнодесантной системы корабля- флагмана лидар независимо начатой Hi-облаком. Оно имеет характеристики как частота долгосрочного, высокой точки, высокая точность, стабилизированная общая характеристика, справедливая и великодушная цена и супер рентабельное.

Проекты применения Pracital PM-1500

1. проект города 3D модельный

Обзор: Вся площадь зоны обзора около 10 квадратных километров. Необходимо получить первоначальное облако пункта лазера и косое изображение в зоне обзора, и производит модель 3D согласно полученным первоначальным данным.

Требование: Облако пункта лазера полученное воздушнодесантной технологией авиационной съемки лидар и данные по цифрового изображения принятые косой камерой использованы для генерации модели высоты цифров (DEM) и карты Orthophoto цифров (DOM) и для произведения модели местности. В то же время, модель 3D произведена основанный на данных по облака пункта лазера и линии чертеже.

Решение: Проект принимает лидар PM-1500 снесенный UAV для измерения. Примите и приземляясь пункты будут расположены с широкими зрением и большой возвышенностью насколько возможно.
