лазер 100-2000Khz PRR PM-1500 воздушнодесантный просматривая системы лидар для трутней

% системы лидар точности PM-1500 5mm@50m ряда 100-2000Khz PRR 1500m@60 воздушнодесантной с 0.001° FoV разрешающей способности по угловым координатам 75°

Система лидар высокой точности PM-1500 воздушнодесантная основана на новом поколении рамок от CO. технологии Hi-облака Ухань, Ltd основной технологии. Это заново запущенный воздушнодесантный лидар с частотой высокой точки, высокой частотой развертки, высокой точностью и плотно интеграцией. Компонент ядра системы блок развертки лазера с функцией технологии мульти-отголоска которая независимо начата Hi-облаком. Он интегрирует модули как высокоточные модуль инерциальной навигации и камера авиационной съемки. Соответствующее для различных несущих как VTOL UAV неподвижного крыла, multi UAV ротора и вертолет. Совмещенный с профессиональным программным обеспечением постпроцессирования, «непрерывной цепью» решение будет предложено к клиенту для того чтобы разрешить их проблемы и выполнить задачи.  Оно широко использован в ранге обзора составляя карту, топографических исследуя и составляя карту, cadastral обзоре, обзоре движения, осмотре линии электропередач, обзоре лесохозяйства, контроле бедствия и другой поле.

Спецификация

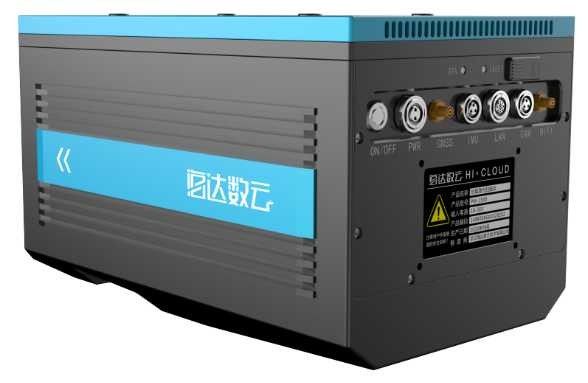

Система лидар высокой точности PM1500 воздушнодесантная

Преимущества системы

• частота высокой точки 2 000 000 points/s: ультра плотность высокой точки, способные для сложной деятельности, соответствующие для электричества/лесохозяйства/моделируя и других сценариев
• ряд измерения 1500m длинный: легкая обработка высоких данных по местности падения, улучшает эффективность деятельности
• технология Мульти-отголоска: 4 раза мульти-отголосок, прорезывает поверхностный зазор растительности, обратную связь реальное распределение местности
• диапазон температур -40°C~+60°C: деятельность в весьма окружающей среде, стороне к проблеме
• Облако в реальном времени пункта: обратная связь в реальном времени, деятельность контроля приобъектная, включает аварийный процесс принятия решений
• Базовая станция свободная: отсутствие потребности настроить базовую станцию, высокую точность, всепогодную
• Все отростчатое программное обеспечение: универсальное преобразование данных, осуществляет больше возможностей

Проекты применения

1. осмотр передающей линии DC 500kV

Проверенная линия проекта этап передающей линии DC 500kV, включая 3 низкопробных башни и 2 интервала, с полной длиной около 0.8km.

Electrified передающая линия в этом разделе, с холмообразной местностью, охват растительности, богатые геоморфные типы, хороший intervisibility между башнями, и дороги могут достигнуть под башнями.

Требование к проекта: Анализ состояния пункта опасности/пункт опасности анализ предвестниковый/анализ компонентного состояния количественный

Система лидар высокой точности PM-1500 воздушнодесантная использована для сбора информации. DSM/DEM быстро будет произведено для продукции модели DLG и 3D.

2. топографический обзор

Зона обзора главным образом равнинная местность с небольшими волнистостями и максимальной разницой в высоты 20 метров. Главная дорога в зоне обзора, с больше растительности и нескольких густонаселенных местностей.

Требование к точности: 1)Требование к плотности пункта лучшее чем ² 16pt/m;  2)Горизонтальные/вертикальные требования к точности: ≤5cm, исследуя 1:500 встречи топографическое и составляя карту требование

Затруднения проекта:

1) Сложная местность: Зона обзора имеет богатую растительность, и традиционные исследовать и отображение не могут эффективно получить точные данные по высоты в зоне обзора;

2) Плотное время: Оно принимает 3 дня для того чтобы завершить вывод данных сбора данных и результата зоны обзора;

3) Трудный транспорт: Условия дороги в зоне обзора осложняют, и транспорт традиционного исследуя и составляя карту оборудования отнимает много времени и трудный;

4) Эпидемия: Много резидентов в деревне, и строгое закрытое- управление контроля во время эпидемии принесло некоторые проблемы к сбору данных поля.

Главные аппаратуры и оборудование проинвестированные в проекте система лидар Hi-облака PM-1500 воздушнодесантная, платформа UAV мульти-ротора L150, приемник Hi-цели IRTK2, и городской внедорожный корабль.

3. проект города 3D модельный

Вся площадь зоны обзора около 10 квадратных километров. Необходимо получить первоначальное облако пункта лазера и косое изображение в зоне обзора, и производит модель 3D согласно полученным первоначальным данным.

Облако пункта лазера полученное воздушнодесантной технологией авиационной съемки лидар и данные по цифрового изображения принятые косой камерой использованы для генерации модели высоты цифров (DEM) и карты Orthophoto цифров (DOM) и для произведения модели местности. В то же время, модель 3D произведена основанный на данных по облака пункта лазера и линии чертеже.

Получите строя высоту через модель 3D, получите строя информацию через косые фото изображения и земли, и после этого построить базу данных данным по здания.

Проект принимает лидар PM-1500 снесенный UAV для измерения. Примите и приземляясь пункты будут расположены с широкими зрением и большой возвышенностью насколько возможно.
