Hi-облако, руководитель технологии лазера 3D просматривая.
 |
| Место происхождения: | Китай |
| Фирменное наименование: | Hi-Cloud |
| Сертификация: | ISO, others upon the requests |
| Номер модели: | Воздушнодесантная система лидар ARS-1000 |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Случай перехода |
| Время доставки: | 10 рабочих дней |
| Условия оплаты: | T/T |
| Поставка способности: | 5 наборов/месяц |
| Максимальный ряд измерения: | 920m@60 % | Минимальный ряд измерения: | 5m |
|---|---|---|---|
| Точность ряда: | 15mm@150m | FoV (воздушнодесантный режим): | 60°~90° |
| Разрешающая способность по угловым координатам: | 0.001° | Вес: | 4.5kg |
| Выделить: | система лидар 920m воздушнодесантная,Воздушнодесантная система лидар Class1,блок развертки лазера 920m воздушнодесантный |
||

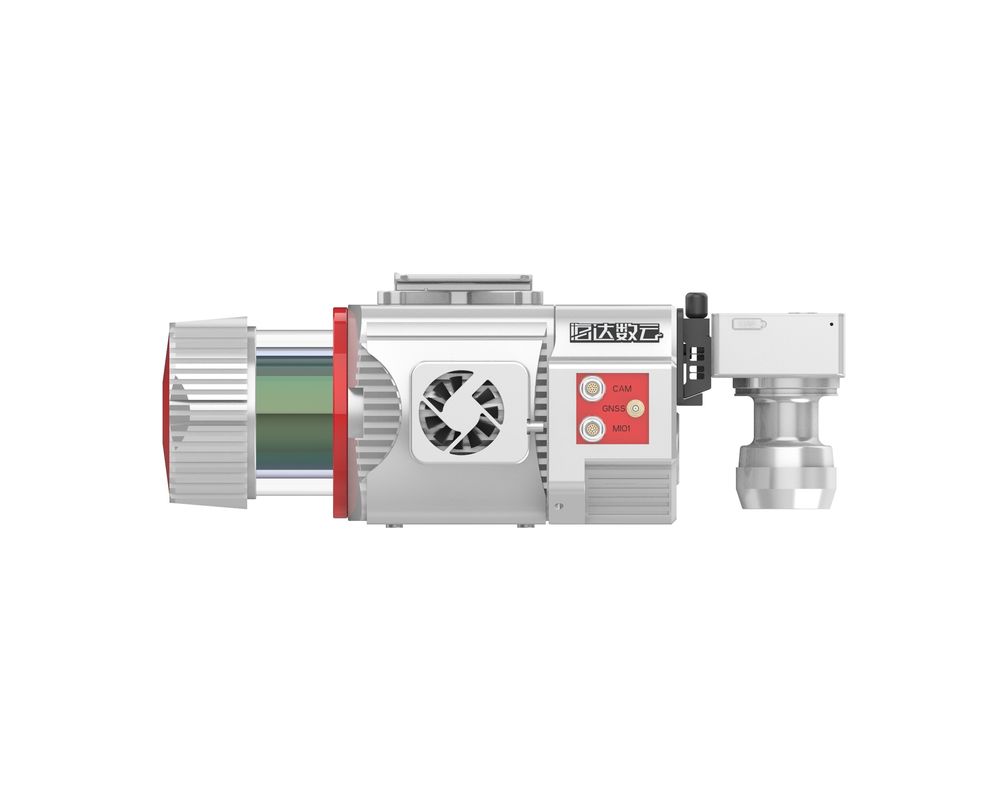

система ARS-1000 лидар multi платформы ряда 920m воздушнодесантная с функцией контроля в реальном времени
Воздушнодесантная система лидар ARS-1000 система основанная лидар которая превратилась и построилась CO. технологии Hi-облака Ухань, Ltd Riegl. Она интегрирует датчики как высокоточный лазер, камера высоко-определения, навигация GPS, MEMS инерциальная и блок управления хранения. Поддержанный технологией синхронизации времени независимой интеллектуальной собственности и интегрированной технологией интеграции мульти-датчика, она одновременно получает облако пункта лазера 3D, данные по POS и данные по изображения. Она широко использована в аварийном отображении, топографическом отображении, осмотре линии электропередач, обзоре шоссе, прибрежном обзоре рифа, вычислении раскопк и завалки, археологическом обзоре и составляя карту и других полях.
Воздушнодесантная спецификация системы лидар ARS-1000
| Детали | Индикатор | Параметр |
| Системная производительность | Абсолютная точность |
горизонтальный <5cm> вертикаль<> 5cm |
| Вес | 4.5kg | |
| Хранение | SSD 1TB | |
| Ввод напряжения | 20~30V | |
| Расход энергии | <75w> | |
| Температура деятельности | -10℃~+40℃ | |
| Окружающая среда хранения | -20℃~+50℃ Влажность < 85=""> |
|
| Класс лазера | Class1 (сейф глаза) |
|
| Блок развертки лазера | Максимальный ряд измерения | 920m @60% |
| Минимальный ряд измерения | 5m | |
| Точность ряда | 15mm @150m | |
| Точность повторения | 10mm @150m | |
| Частота Максимальн Эффективн Пункта | 500000 points/s | |
| Шестерня лазера для регулировки | 6 уровней | |
| Максимальное число полученных отголосков | 4~15 | |
| FoV (дискретный) | 0~330° режим 60°~90°airborne |
|
| Частота развертки (дискретная) | 10~200 scans/s | |
| Разрешающая способность по угловым координатам | 0.001° | |
| Система POS | Точность положения (постпроцессирование) | Горизонтальные 0.01m Высота 0.02m |
| Точность ориентации (постпроцессирование) | Рубрика 0.010° Тангаж/крен 0.005° |
|
| Система камеры | Разрешение камеры | ≥42.4MP |
| Вес камеры | <500g> |
Основные особенности
1. Воздушнодесантная система лидар ARS-1000 принимает интегрированную архитектуру платформы аппаратных средств, которая интегрирует датчик сканирования лазера 3D, инерциальную навигационную систему и GPS в архитектуру платформы, исключая шаги собирать каждый датчик на месте.
2. Система принимает новую врезанную платформу, которая делает контроль системы и хранение данных более удобным и быстрым. Врезанная интегрированная платформа делает систему более сильной и стабилизированной, и улучшает точность системы.
3. Система оборудована с международной и высокоскоростной радиостанцией передачи данных. Различные дальности передачи можно выбрать согласно требованиям к проекта. Под состоянием нормального соединения, тариф стабилизирован и передача ровна.

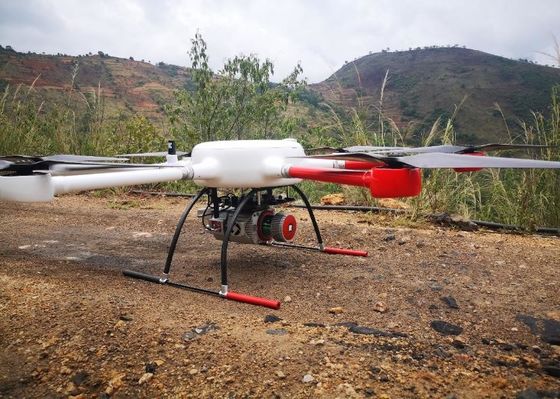

4. Более небольшой том и интегрированная интеграция позволяют оборудование приспособиться к различным платформам несущей, как multi UAV ротора и VTOL UAV неподвижного крыла. К тому же, оно также приспосабливается к различным режимам деятельности как установленный корабль и рюкзак.
5. Международное измерение значительно улучшает эффективность приема лидар. Под условием отражательной способности 60% объектов земли, оборудование может иметь максимальный ряд измерения 920m.
Проект применения
Проект обзора шоссе
Местность зоны обзора сложна, растительность сочный и разность высот большая. 2 шоссе нужно быть измеренным, с полной длиной около 60km.
Ответственный за измерение вертикального и горизонтального раздела 100 метров (200 метров ширины полосы частот) с обеих сторон средней линии дороги согласно уместным стандартам, техническим данным и процедурам, и результаты выхода будут в соответствии с 1:500 составляя карту требования.
Должный к высоким горам, грубым дорогам, пышной растительности и плотному движению на шоссе, задача обзора поля опасна.
Согласно специфической ситуации проекта, система ARS-1000 принята для того чтобы собрать полетные данные вдоль дороги согласно относительной высоте 200m.
