Hi-облако, руководитель технологии лазера 3D просматривая.
 |
| Место происхождения: | Китай |
| Фирменное наименование: | Hi-Cloud |
| Сертификация: | ISO, others upon the requests |
| Номер модели: | Система лидар ARS-1000L воздушнодесантная |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Случай перехода |
| Время доставки: | 10 рабочих дней |
| Условия оплаты: | T/T |
| Поставка способности: | 10 наборов/месяц |
| Максимальный ряд измерения: | 1350m @60% | Минимальный ряд измерения: | 5m |
|---|---|---|---|
| Точность ряда: | 15mm @150m | Разрешающая способность по угловым координатам: | 0.001° |
| Вес: | 4.5kg | Разрешение камеры: | ≥42.4MP |
| Выделить: | система лидар 1350m воздушнодесантная,Система лидар трутня высокой точности,система лидар трутня 1350m |
||
Долгосрочный системы ARS-1000L лидар multi платформы 1350m воздушнодесантной с точностью 15mm@150m высокой
Система лидар ARS-1000L воздушнодесантная система Riegl основанная лидар которая превратилась и построилась Hi-облаком. Система лидар ARS-1000L воздушнодесантная принимает платформу UAV как несущая. После несколько лет непрерывный итеративный модернизировать, на основании сохранения предыдущих характеристик, своя архитектура компьютерного оборудования, обрабатывая представление, том и вес, загрузка и разгружая аксессуары всесторонне была модернизирована.
Система широко использована в аварийном отображении, топографическом отображении, осмотре линии электропередач, обзоре шоссе, прибрежном обзоре рифа, вычислении раскопк и завалки, археологическом обзоре и составляя карту и других полях.
Главные преимущества системы ARS-1000L
1. Под измеряя рядом 150m, выстраивая в ряд точность лучшая чем 15mm.
2. Максимальная дальность системы лидар 1350m, и система может работать нормально даже в окружающей среде с большим падением местности.

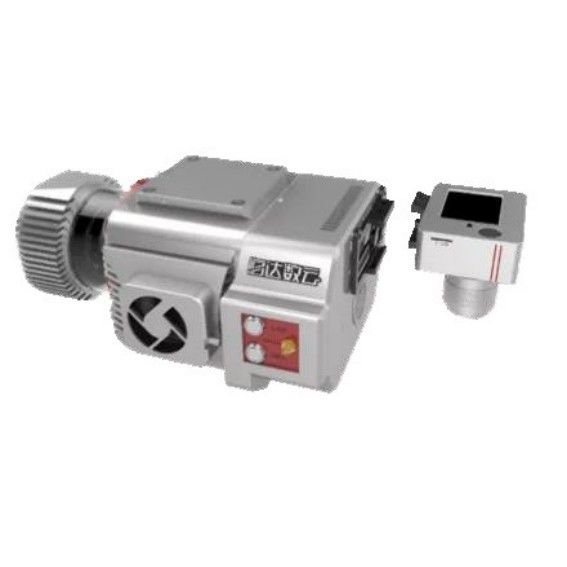

3. Система интегрирует блок развертки лазера 3D, модуль POS и вентилятор в архитектуру компьютерного оборудования, которая не только увеличивает общую характеристику и стабильность системы, но также обжимает том к крайности, и общий вес чем 4.5kg.

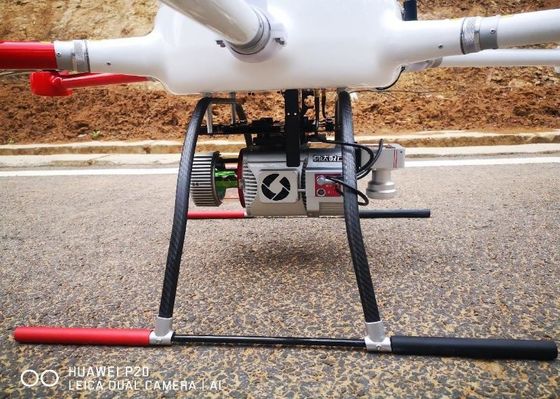

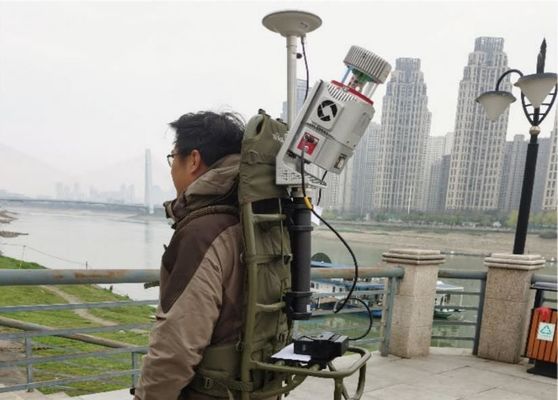

4. Небольшие том и вес системы позволяют она быть хорошо продолженными различными платформами несущей. Не только соответствующее для ротора основного направления multi и VTOL UAV неподвижного крыла, но также может быть установлено на платформах корабля и рюкзака для деятельности.
5. Вся система принимает быстрый сползая дизайн структуры, и никакой зазор между шкафом и системой, которая обеспечивает стабильность и надежность оборудования.
6. Система также обеспечивает рукав собственнического облегченного анти--столкновения защитный для того чтобы обеспечить некоторую физическую защиту для оборудования и уменьшить ненужное повреждение к оборудованию в некоторых жестких окружающих средах и аварийных ситуациях.
7. Модуль предохранения потери опционный. После того как UAV потерян, положение оборудования можно также найти, что облегчило поиск оборудования.
8. Частота излучения лазера системы 750000 пунктов в секунду. Середины частоты высшей точки что она может лучше отразить landform в зоне обзора и получить больше данных по облака тонкости.
Основные параметры системы ARS-1000L
| Детали | Индикатор | Параметр |
| Системная производительность | Абсолютная точность |
горизонтальный <5cm> вертикаль<> 5cm |
| Вес | 4.5kg | |
| Хранение | SSD 1TB | |
| Ввод напряжения | 20~30V | |
| Расход энергии | <75w> | |
| Температура деятельности | -10℃~+40℃ | |
| Окружающая среда хранения | -20℃~+50℃ Влажность < 85=""> |
|
| Класс лазера | Class1 (сейф глаза) |
|
| Блок развертки лазера | Максимальный ряд измерения | 1350m @60% |
| Минимальный ряд измерения | 5m | |
| Точность ряда | 15mm @150m | |
| Точность повторения | 10mm @150m | |
| Частота Максимальн Эффективн Пункта | 750000 points/s | |
| Шестерня лазера для регулировки | 6 уровней | |
| Максимальное число полученных отголосков | 4~15 | |
| FoV (дискретный) | 0~330° режим 60°~90°airborne |
|
| Частота развертки (дискретная) | 10~200 scans/s | |
| Разрешающая способность по угловым координатам | 0.001° | |
| Система POS | Точность положения (постпроцессирование) | Горизонтальные 0.01m Высота 0.02m |
| Точность ориентации (постпроцессирование) | Рубрика 0.010° Тангаж/крен 0.005° |
|
| Система камеры | Разрешение камеры | ≥42.4MP |
| Вес камеры | <500g> |
Проект Pratical системы ARS-1000L
Обзор ветровой электростанции в горной области
Зона обзора главным образом гористый ландшафт. Средняя высота в зоне обзора ветровой электростанции высока, и падение высоты в некоторых зонах зоны измерения над 300 метрами. Вся ветровая электростанция покрывает зону около 12 квадратных километров. Растительность субтропический вечнозеленый широк-leaved лес, с большим тарифом охвата растительности и различными типами.
Местность зоны обзора сложна, разность высот большая, движение неудобна, окружающая среда климата плоха. Несколько ветротурбин с высотой больше чем 100 метров в зоне обзора, поэтому трудно конструировать маршрут. Линия визирования прегражена серьезно, и трудно обнаружить местонахождение пункт взлета.
Проект принимает измерительную систему лазера ARS-1000L воздушнодесантную. 3 пункта взлета и посадки выбраны во всей зоне обзора для итога 7 самолетовылетов.
