Hi-облако, руководитель технологии лазера 3D просматривая.
 |
| Место происхождения: | Китай |
| Фирменное наименование: | Hi-Cloud |
| Сертификация: | ISO, others upon the requests |
| Номер модели: | Обзор лидар высокой точности ARS-200 воздушнодесантный |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Случай перехода |
| Время доставки: | 20-30 рабочих дней |
| Условия оплаты: | T/T |
| Поставка способности: | 10 наборов/месяц |
| Класс лазера: | Класс 1 (сейф глаза) | Ряд: | 3m до 330m |
|---|---|---|---|
| Точность ряда: | 15mm @150m | Максимальное число полученных отголосков: | 5 |
| Разрешающая способность по угловым координатам: | 0.001° | Температура деятельности: | -10℃~+40℃ |
| Окружающая среда хранения: | Влажность -20℃~+50℃ < 85% | Хранение: | SSD 256GB |
| Выделить: | воздушнодесантный обзор лидар 2.5kg,Облегченный воздушнодесантный обзор лидар,исследовать земли лидар 2.5kg |
||
% обзора лидар высокой точности точности ARS-200 ряда ряда 15mm @150m 2.5kg 330m@80 воздушнодесантного с 5 раз отголосками

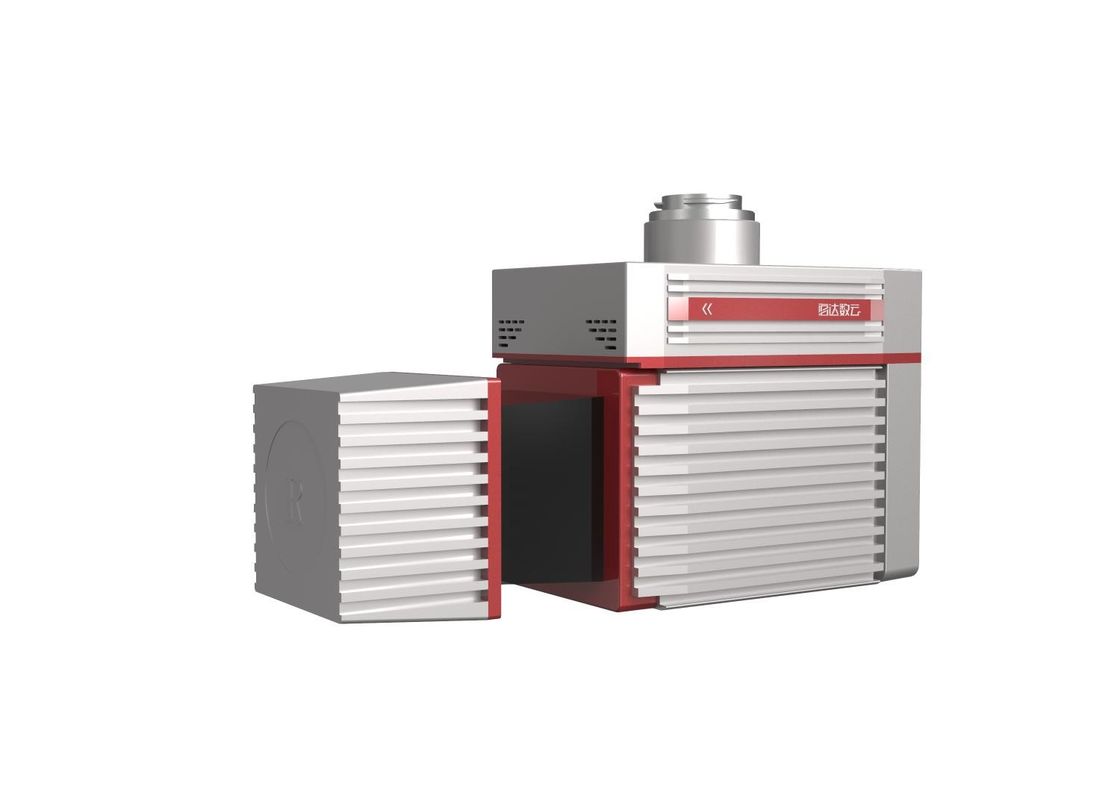

Высокая точность ARS-200 воздушнодесантная система обзора лидар лидар Riegl основала мобильную систему лидар. Она начата и построена CO. технологии Hi-облака Ухань, Ltd. Система ARS-200 интегрирует различные датчики как высокоточный лазер, камера высоко-определения, навигация GPS, MEMS инерциальная и блок управления хранения. Поддержанный технологией синхронизации времени независимой интеллектуальной собственности и интегрированной технологией интеграции мульти-датчика, система одновременно получает облако пункта лазера 3D, данные по POS и данные по изображения. Система имеет преимущества облегченных, удобных транспорта и высокой эффективности обработки результатов. Она широко использована в областях применения как аварийное отображение, топографическое отображение, осмотр линии электропередач, обзор шоссе, прибрежный обзор рифа, вычисление раскопк и завалки, археологические обзор и составлять карту и другие.
Спецификации
Измерительная система лазера света ARS-200 воздушнодесантная
| Детали | Параметры | |
| Системная производительность | Абсолютная точность | горизонтальный <5cm> |
| вертикаль <5cm> | ||
| Вес | 2,5 kg | |
| Блок развертки лазера | Максимальн Измерение Ряд | 330m @80% |
| 290m @60% | ||
| Минимальн Измерение Ряд | 3m | |
| Точность ряда | 15mm@150m | |
| Точность повторения | 10mm@150m | |
| Частота Максимальн Эффективн Пункта | 100 000 points/s | |
|
FoV (дискретный) |
0~360° |
|
| Разрешающая способность по угловым координатам | 0.001° | |
| POS | Точность положения (постпроцессирование) | горизонтальные 0.01m |
| высота 0.02m | ||
| Точность ориентации (постпроцессирование) | рубрика 0.012° | |
| тангаж/крен 0.005° | ||
| Система камеры | Разрешение камеры | пикселы ≥24M |
| Вес камеры | <500g | |
Преимущества системы
Сценарии применения
Применение проекта обзора шоссе
1. обзор проекта
Линия проекта около 8km длиной. Зона обзора главным образом гористый ландшафт, со средней высотой 600m. Река пересекает зону обзора, и падение высоты в некоторых областях большое. Растительность в зоне обзора сочный, главным образом вечнозелена широк-leaved леса и низка кустарники.
2. требование к проекта
Главная задача проекта воздушнодесантная обработка облака обзора и пункта лидар некоторого раздела шоссе. Среднее - необходима, что будет квадратная ошибка высоты облака пункта чем 15 см.
3. затруднения проекта
Традиционная исследуя и составляя карту деятельность более опасна из-за движения на шоссе. Трудно для приемника GNSS получить спутниковые сигналы должные к богатой растительности и большому падению высоты в зоне обзора.
4. решение & результат
Система обзора лидар высокой точности ARS-200 воздушнодесантная приложена в этом проекте.
После расчета траекторий, комбайна облака пункта и других введенных информачи процессов, результат облака пункта нижеследует:
