Hi-облако, руководитель технологии лазера 3D просматривая.
 |
| Место происхождения: | Китай |
| Фирменное наименование: | Hi-Cloud |
| Сертификация: | ISO, others upon the requests |
| Номер модели: | Обзор лидар ARS-1000L воздушнодесантный |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Случай перехода |
| Время доставки: | 10 рабочих дней |
| Условия оплаты: | T/T |
| Поставка способности: | 10 наборов/месяц |
| Ряд измерения: | 5m | 1350m | Точность: | 15mm@150m |
|---|---|---|---|
| Максимальное число полученных отголосков: | 4~15 | FoV (дискретный): | 0~330° (режим 60°~90°airborne) |
| Класс лазера: | Class1 (сейф глаза) | Температура деятельности: | -10℃~+40℃ |
| Выделить: | Интегрированный воздушнодесантный обзор лидар,Долгосрочный воздушнодесантный обзор лидар,долгосрочный обзор трутня лидар |
||

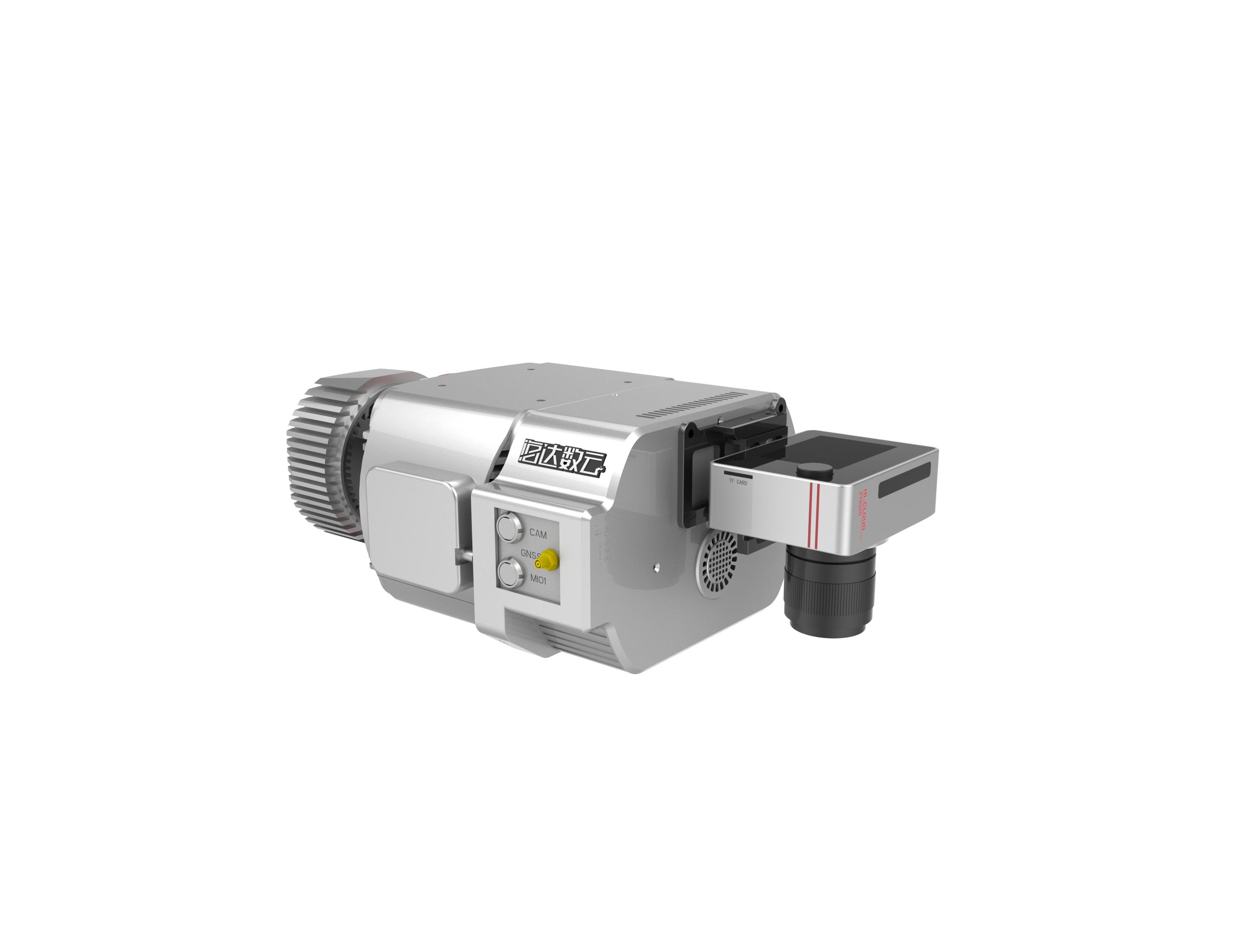

Система ARS-1000L обзора лидар высокой точности высокочастотная интегрированная воздушнодесантная с точностью 15mm@150m и рядом 1350m
Система обзора лидар ARS-1000L воздушнодесантная система Riegl основанная лидар и принимает UAV или другие платформы как несущая. Она начата и построенный CO. технологии Hi-облака Ухань, несколько лет Ltd.After непрерывный итеративный модернизировать, системная производительность более сильна, том более светел, установка более удобна и деятельность проще. большинством потребителей.
Оно интегрирует датчики как высокоточный лазер, камера высоко-определения, навигация GPS, MEMS инерциальная и блок управления хранения. Поддержанный технологией синхронизации времени независимой интеллектуальной собственности и интегрированной технологией интеграции мульти-датчика, он одновременно получает облако пункта лазера 3D, данные по POS и данные по изображения.
Типичные сценарии применения системы обзора лидар ARS-1000L воздушнодесантной
Основные особенности системы обзора лидар ARS-1000L воздушнодесантной
1. Высокая точность: под измеряя рядом 150m, выстраивая в ряд точность лучшая чем 15mm; абсолютная точность системы лучшая чем 5cm, которая отвечает потребностямы большинств сценариев применения.
2. Частота коротковолнового диапазона: частота излучения лазера системы 750000 points/s. высокочастотное оборудование лидар можно оборудовать с UAVs с более быстрой скоростью маршевого полета. В таком же времени, больше данных можно получить, которые улучшают эффективность сбора информации.
3. Длинный ряд измерения: максимальная дальность системы лидар 1350m; долгосрочное измерение может улучшить эффективность приема оборудования и собрать больше данных по облака пункта в таком же времени.

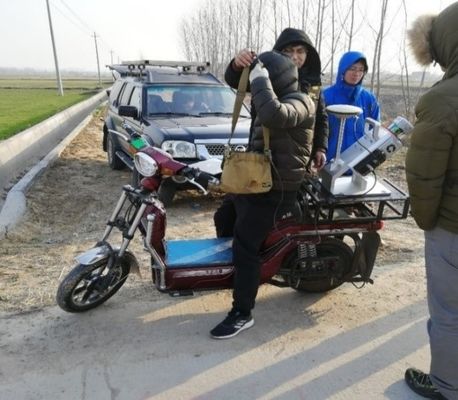

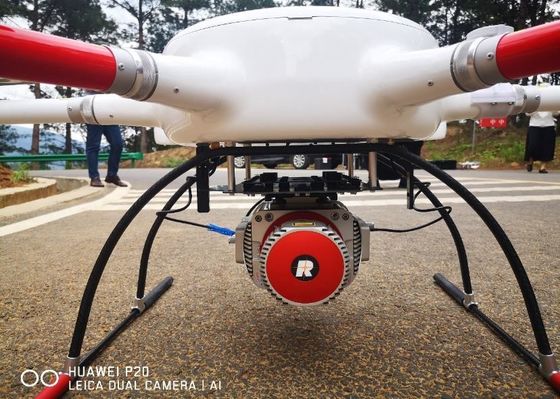

4. Multi платформа: не только соответствующий для UAV ротора основного направления multi и VTOL UAV неподвижного крыла, но также смогите быть установлено на платформах корабля и рюкзака для деятельности.
5. Высокая интеграция: интегрирует блок развертки лазера 3D, модуль POS и вентилятор в архитектуру компьютерного оборудования; общий вес чем 4.5kg.
6. Высокая безопасность: никакой зазор между шкафом и системой, которая обеспечивает стабильность и надежность оборудования; обеспечивает рукав собственнического облегченного анти--столкновения защитный для того чтобы обеспечить некоторую физическую защиту для оборудования и уменьшить ненужное повреждение; модуль предохранения потери опционный.
Спецификация параметра системы обзора лидар ARS-1000L воздушнодесантной
| Индикатор | Параметр | Индикатор | Параметр |
| Абсолютная точность |
горизонтальный <5cm> вертикаль <5cm> |
Максимальный ряд измерения | 1350m @60% |
| Вес | 4.5kg | Минимальный ряд измерения | 5m |
| Хранение | SSD 1TB | Точность ряда | 15mm @150m |
| Ввод напряжения | 20~30V | Точность повторения | 10mm @150m |
| Расход энергии | <75w> | Частота Максимальн Эффективн Пункта | 750000 points/s |
| Температура деятельности | -10℃~+40℃ | FoV (дискретный) | 0~330° режим 60°~90°airborne |
| Окружающая среда хранения | -20℃~+50℃ Влажность < 85=""> | Разрешающая способность по угловым координатам | 0.001° |
| Класс лазера | Class1 (сейф глаза) |
Точность положения (постпроцессирование) | Горизонтальные 0.01m Высота 0.02m |
| Шестерня лазера для регулировки | 6 уровней | Точность ориентации (постпроцессирование) | Рубрика 0.010° Тангаж/крен 0.005° |
| Максимальное число полученных отголосков | 4~15 | Разрешение камеры | ≥42.4MP |
| Частота развертки (дискретная) | 10~200 scans/s | Вес камеры | <500g> |
Обзор ветровой электростанции в горной области
Зона обзора главным образом гористый ландшафт. Средняя высота в зоне обзора ветровой электростанции высока, и падение высоты в некоторых зонах зоны измерения над 300 метрами. Вся ветровая электростанция покрывает зону около 12 квадратных километров. Растительность субтропический вечнозеленый широк-leaved лес, с большим тарифом охвата растительности и различными типами.
Местность зоны обзора сложна, разность высот большая, движение неудобна, окружающая среда климата плоха. Несколько ветротурбин с высотой больше чем 100 метров в зоне обзора, поэтому трудно конструировать маршрут. Линия визирования прегражена серьезно, и трудно обнаружить местонахождение пункт взлета.
Проект принимает измерительную систему лазера ARS-1000L воздушнодесантную. 3 пункта взлета и посадки выбраны во всей зоне обзора для итога 7 самолетовылетов.
