Hi-облако, руководитель технологии лазера 3D просматривая.
 |
| Место происхождения: | Китай |
| Фирменное наименование: | Hi-Cloud |
| Сертификация: | ISO, others upon the requests |
| Номер модели: | Воздушнодесантная система обзора лидар PM-1500 |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Случай перехода |
| Время доставки: | 20-30 рабочих дней |
| Условия оплаты: | T/T |
| Поставка способности: | 15 наборов/месяц |
| Ряд: | % отражательной способности 1500m@60 | Точность: | 5mm@50m |
|---|---|---|---|
| Разрешающая способность по угловым координатам: | 0.001° | FoV: | 75° |
| PRR: | 100-2000Khz | Диапазон волны: | Около ультракрасного (класс 1) |
| Multi отголосок: | 4 раза | Температура деятельности: | -40℃~60℃ |
| Выделить: | обзор лидар 1500m воздушнодесантный,Обзор лидар Multi отголоска воздушнодесантный,Обзор лидар Multi отголоска гидрографический |
||
4 раза система PM-1500 обзора лидар multi точности 5mm@50m высокой точности отголоска воздушнодесантная с долгосрочным 1500m

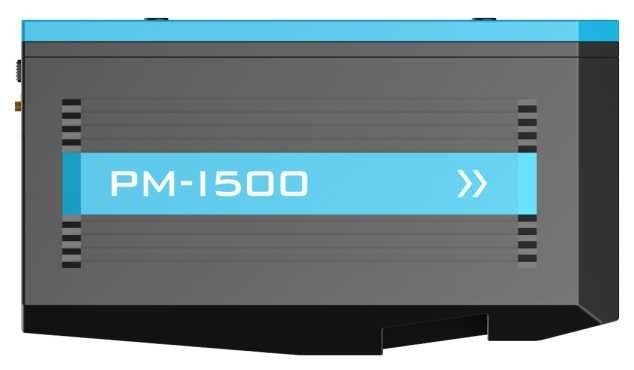

Воздушнодесантная система обзора лидар PM-1500, основанная на новом поколении рамок основной технологии, заново запущенный воздушнодесантный лидар с частотой высокой точки, высокой частотой развертки, высокой точностью и плотно интеграцией. Компонент ядра системы блок развертки лазера с функцией технологии мульти-отголоска которая независимо начата Hi-облаком. Его можно приложить к multi UAV ротора, VTOL UAV неподвижного крыла, небольшим воздушным судн и вертолету. Он интегрирует высокоточные модуль инерциальной навигации и камеру авиационной съемки, может одновременно получить облако пункта лазера 3D и данные по POS, быстро производит DSM, DEM и DOM и производит модели DLG и 3D через полный набор преобразования данных и прикладного обеспечения.
Области применения воздушнодесантной системы обзора лидар PM-1500
Новый основной исследовать и составлять карту/цифров 3D моделируя/топографические исследовать и составлять карту/Cadastral обзоры/обзоры движения/осмотры линии электропередач/обзоры лесохозяйства/контроли бедствия/etc…
Главные преимущества воздушнодесантной системы обзора лидар PM-1500
i. Интеграция: Воздушнодесантная система обзора лидар PM-1500 сильно интегрирует датчики как блок развертки лазера, камера GPS, IMU и авиационной съемки, etc. облегченно и легко установить, соответствующее для multi платформ как VTOL UAV неподвижного крыла, multi UAV ротора и вертолет.
ii. легковес: Общий вес воздушнодесантной системы обзора лидар PM-1500 чем 4.4kg. Даже если вы идете вне работать с UAVs и другими аксессуарами, обычный корабль может нагрузить все них, который очень удобен.
iii. долгосрочный: Ультра длинный выстраивать в ряд 1500 метров воздушнодесантной системы обзора лидар PM-1500 значительно обеспечивает безопасность деятельности в окружающей среде большой топографической зыбкости, и улучшает эффективность приема облака пункта.
iv. высокочастотный: Супер частота коротковолнового диапазона до 2 миллиона пунктов в секунду воздушнодесантной системы обзора лидар PM-1500 делает данные по облака пункта больше уточнила и может поистине отразить landform зоны обзора.
v. Высокая точность: Выстраивая в ряд точность воздушнодесантной системы обзора лидар PM-1500 может достигнуть 5mm@50m, и всесторонняя точность системы лучшая чем 5cm, сценарии применения встречи различные высокоточные.
vi. Multi отголосок: Воздушнодесантная система обзора лидар PM-1500 может получить до 4 сигнала отголоска, и может прорезать деревья и кормить назад самую реальную поверхностную информацию даже в плотно vegetated областях.
vii. рентабельный: Воздушнодесантная система обзора лидар PM-1500 новое поколение высокоточной воздушнодесантной системы корабля- флагмана лидар независимо начатой Hi-облаком. Со своей стабилизированной общей характеристикой, она довольно рентабельна.
Основные параметры воздушнодесантной системы обзора лидар PM-1500
i. Блок развертки лазера
| Детали | Индикаторы | Параметры |
| Блок развертки лазера | Диапазон волны | Около ультракрасного (класс 1) |
| PRR | 100-2000Khz | |
| Максимальный ряд измерения | % отражательной способности 1000m@20 | |
| % отражательной способности 1500m@60 | ||
| Точность ряда | 5mm@50m | |
| Разрешающая способность по угловым координатам | 0.001° | |
| Скорость развертки | 40-400 scans/s | |
| FoV | 75° |
ii. система камеры
| Детали | Индикаторы | Параметры |
| Камера | Разрешение камеры | 42.4MP |
| Фокусное расстояние | 28mm |
| Детали | Индикаторы | Параметры |
| Система POS | Точность положения (постпроцессирование) | Горизонтальные 0.01m |
| Высота 0.02m | ||
| Точность ориентации (постпроцессирование) | Рубрика 0.009° | |
| Тангаж/крен 0.005° |
| Детали | Индикаторы | Параметры |
| Системная производительность | Размер | 293×165×164mm |
| Абсолютная точность | горизонтальный <5cm> | |
| вертикаль <5cm> | ||
| Вес | 4.4kg | |
| Multi отголоски | 4 раза | |
| Температура и влажность | Деятельность: - 40℃~60℃, влажность 85% | |
| Хранение: -45℃~70℃, влажность 85% |
Зона обзора главным образом равнинная местность с небольшими волнистостями и максимальной разницой в высоты 20 метров. Главная дорога в зоне обзора, с больше растительности и нескольких густонаселенных местностей.
Требование к точности:
Затруднения проекта:

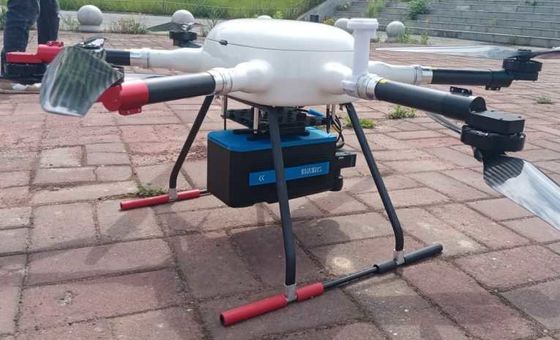

Главные аппаратуры и оборудование проинвестированные в проекте воздушнодесантная система обзора лидар PM-1500, платформа UAV мульти-ротора L150, приемник Hi-цели IRTK2, и городской внедорожный корабль.
Результат:
