Hi-облако, руководитель технологии лазера 3D просматривая.
 |
| Место происхождения: | Китай |
| Фирменное наименование: | Hi-Cloud |
| Сертификация: | ISO, others upon the requests |
| Номер модели: | Система отображения UAV ARS-1000 |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Случай перехода |
| Время доставки: | 10 рабочих дней |
| Условия оплаты: | T/T |
| Поставка способности: | 5 наборов/месяц |
| Ряд измерения: | 5m | 920m | Точность: | 15mm@150m |
|---|---|---|---|
| Температура деятельности: | -10℃~+40℃ | Окружающая среда хранения: | -20℃~+50℃; Влажность < 85% |
| FoV (дискретный): | mode> 0~330° <60°~90°airborne | Разрешающая способность по угловым координатам: | 0.001° |
| Класс лазера: | Класс 1 (сейф глаза) | Вес: | 4.5kg |
| Выделить: | система отображения UAV 920m,система отображения UAV 4.5kg,обзор лидар трутня 4.5kg |
||
система отображения ARS-1000 UAV интеграции долгосрочной сильной стабильности 920m высокая с точностью 15mm@150m

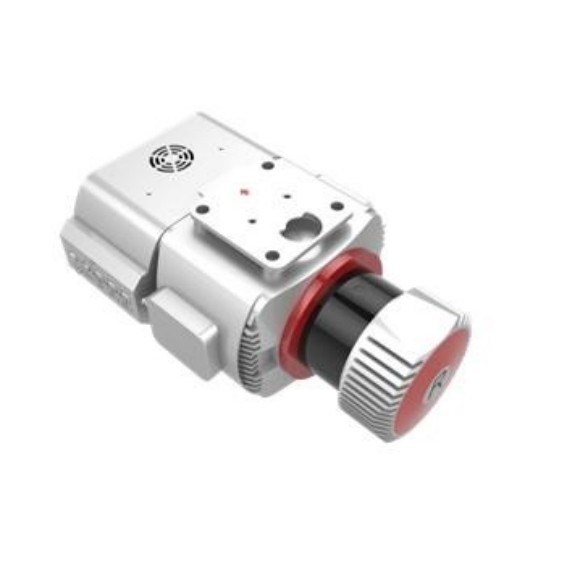

Система отображения UAV ARS-1000 система Riegl основанная лидар. Она начата и построена CO. технологии Hi-облака Ухань, Ltd. Система интегрирует различные датчики как высокоточный лазер, камера высоко-определения, навигация GPS, MEMS инерциальные и блок управления хранения, etc. она может одновременно получает облако пункта лазера 3D, данные по POS и данные по изображения.
DSM, DEM, DOM, DLG можно быстро произвести через оборудованные преобразование данных и прикладное обеспечение. С преимуществами облегченных, удобных транспорта и высокой эффективности результатов обрабатывая, система широко использована в различных областях применения как аварийное отображение, топографическое отображение, осмотр линии электропередач, обзор шоссе, вычисление тома раскопк и завалки, прибрежный обзор рифа, археологический обзор и составлять карту и так далее.
Основные особенности системы отображения UAV ARS-1000
1. Интеграция. Система отображения UAV ARS-1000 интегрирует датчик сканирования лазера 3D, инерциальную навигационную систему и GPS в интегрированную архитектуру платформы аппаратных средств. Более небольшие том и вес изготовляют оборудование легкой снести и установить.
2. Сильная стабильность. Врезанная интегрированная платформа делает систему более сильной и стабилизированной, и улучшает точность системы.
3. Контроль в реальном времени. Система оборудована с международной и высокоскоростной радиостанцией передачи данных. Государство деятельности системы можно контролировать удаленно, так, что операторы смогут получить ситуацию деятельности в любое время.
4. Длинный ряд измерения. Под условием отражательной способности 60% объектов земли, оборудование может иметь максимальный ряд измерения 920m.

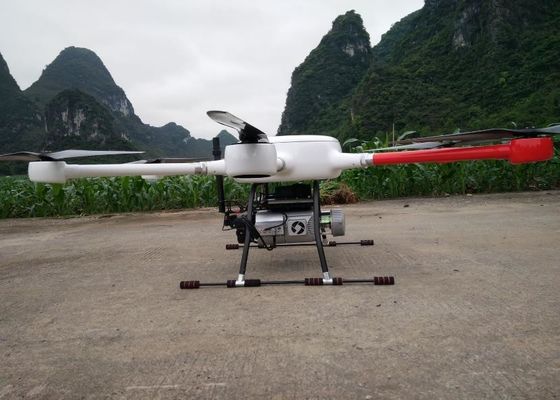

5. Multi платформы. Должный к более небольшому тому и интегрированной интеграции, система может приспособиться к различным платформам несущей, как multi UAV ротора, VTOL UAV неподвижного крыла, и она также может приспособиться к различным режимам деятельности как установленный корабль и режим рюкзака.
Спецификации системы отображения UAV ARS-1000
1. Системная производительность
| Абсолютная точность |
горизонтальный <5cm> вертикаль<> 5cm |
| Вес | 4.5kg |
| Хранение | SSD 1TB |
| Ввод напряжения | 20~30V |
| Расход энергии | <75w> |
| Температура деятельности | -10℃~+40℃ |
| Окружающая среда хранения | -20℃~+50℃ Влажность < 85=""> |
| Класс лазера | Class1 (сейф глаза) |
2. Блок развертки лазера
| Максимальный ряд измерения | 920m @60% |
| Минимальный ряд измерения | 5m |
| Точность ряда | 15mm @150m |
| Точность повторения | 10mm @150m |
| Частота Максимальн Эффективн Пункта | 500000 points/s |
| Шестерня лазера для регулировки | 6 уровней |
| Максимальное число полученных отголосков | 4~15 |
| FoV (дискретный) | 0~330° режим 60°~90°airborne |
| Частота развертки (дискретная) | 10~200 scans/s |
| Разрешающая способность по угловым координатам | 0.001° |
3. Система POS
| Точность положения (постпроцессирование) | Горизонтальные 0.01m Высота 0.02m |
| Точность ориентации (постпроцессирование) | Рубрика 0.010° Тангаж/крен 0.005° |
| Разрешение камеры | ≥42.4MP |
| Вес камеры | <500g> |
Применение системы отображения UAV ARS-1000
Проект обзора шоссе
Обзор:
Местность зоны обзора сложна, растительность сочный и разность высот большая. 2 шоссе нужно быть измеренным, с полной длиной около 60km.
Требование:
Ответственный за измерение вертикального и горизонтального раздела 100 метров (200 метров ширины полосы частот) с обеих сторон средней линии дороги согласно уместным стандартам, техническим данным и процедурам, и результаты выхода будут в соответствии с 1:500 составляя карту требования.
Затруднения:
Должный к высоким горам, грубым дорогам, пышной растительности и плотному движению на шоссе, задача обзора поля опасна.
Решение:
Согласно специфической ситуации проекта, система ARS-1000 принята для того чтобы собрать полетные данные вдоль дороги согласно относительной высоте 200m.
