Hi-облако, руководитель технологии лазера 3D просматривая.
 |
| Место происхождения: | Китай |
| Фирменное наименование: | Hi-Cloud |
| Сертификация: | ISO, others upon the requests |
| Номер модели: | Система отображения UAV ARS-1000L |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Случай перехода |
| Время доставки: | 10 рабочих дней |
| Условия оплаты: | T/T |
| Поставка способности: | 10 наборов/месяц |
| Вес: | 4.5kg | Хранение: | SSD 1TB |
|---|---|---|---|
| Максимальная дальность: | 1350m @60% | Точность ряда: | 15mm @150m |
| FoV (дискретный): | 0~330° с режимом 60°~90°airborne | Разрешающая способность по угловым координатам: | 0.001° |
| Температура деятельности: | -10℃~+40℃ | Окружающая среда хранения: | -20℃~+50℃; Влажность < 85% |
| Выделить: | Топографическая система отображения UAV,Воздушная система отображения UAV,авиационная съемка UAV 4.5kg |
||

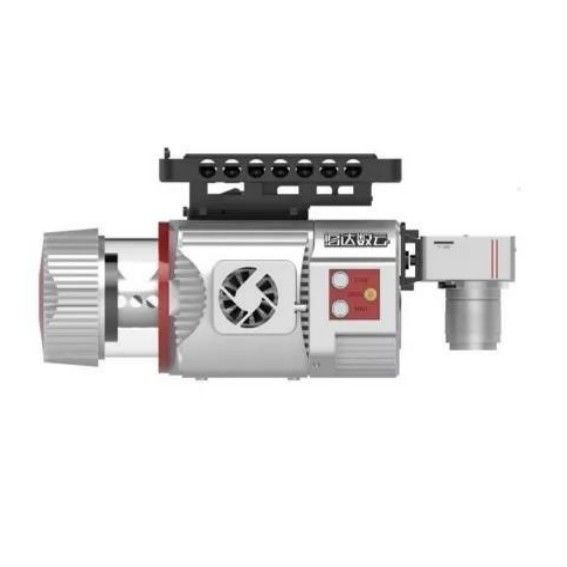

Высокие системы отображения ARS-1000L UAV платформы 1350m@60 ряда безопасности 4.5kg % multi с точностью 15mm@150m
Основание на лидар Riegl, система отображения ARS-1000L UAV начато и построено Hi-облаком. Сильно интегрированная система с модулями высокоточного лазера, камеры высоко-определения, навигации GPS, MEMS инерциальной и блока управления хранения. С преимуществами высоких показателей, низкий объем, удобная установка и простая деятельность, большинством потребителей и широко было использовано в аварийном отображении, топографическом отображении, осмотре линии электропередач, обзоре шоссе, прибрежном обзоре рифа, вычислении тома раскопк и завалки, археологическом обзоре и составляя карту и других полях.
Спецификации системы отображения ARS-1000L UAV
1. Системная производительность
| Индикатор | Параметр |
| Абсолютная точность |
горизонтальный <5cm> вертикаль<> 5cm |
| Вес | 4.5kg |
| Хранение | SSD 1TB |
| Ввод напряжения | 20~30V |
| Расход энергии | <75w> |
| Температура деятельности |
-10℃~+40℃ |
| Окружающая среда хранения | -20℃~+50℃ Влажность < 85=""> |
| Класс лазера | Class1 (сейф глаза) |
|
Индикатор |
Параметр |
| Максимальный ряд измерения | 1350m @60% |
| Минимальный ряд измерения | 5m |
| Точность ряда |
15mm @150m |
| Точность повторения | 10mm @150m |
| Частота Максимальн Эффективн Пункта | 750000 points/s |
| Шестерня лазера для регулировки | 6 уровней |
| Максимальное число полученных отголосков |
4~15 |
|
FoV (дискретный) |
0~330° режим 60°~90°airborne |
| Частота развертки (дискретная) | 10~200 scans/s |
| Разрешающая способность по угловым координатам | 0.001° |
|
Индикатор |
Параметр |
| Точность положения (постпроцессирование) | Горизонтальные 0.01m Высота 0.02m |
| Точность ориентации (постпроцессирование) | Рубрика 0.010° Тангаж/крен 0.005° |
| Индикатор | Параметр |
| Разрешение камеры | ≥42.4MP |
| Вес камеры | <500g> |
Проект практического применения системы отображения ARS-1000L UAV
Обзор ветровой электростанции в горной области
Обзор
Зона обзора главным образом гористый ландшафт. Средняя высота в зоне обзора ветровой электростанции высока, и падение высоты в некоторых зонах зоны измерения над 300 метрами. Вся ветровая электростанция покрывает зону около 12 квадратных километров. Растительность субтропический вечнозеленый широк-leaved лес, с большим тарифом охвата растительности и различными типами.
Затруднения
Местность зоны обзора сложна, разность высот большая, движение неудобна, окружающая среда климата плоха. Несколько ветротурбин с высотой больше чем 100 метров в зоне обзора, поэтому трудно конструировать маршрут. Линия визирования прегражена серьезно, и трудно обнаружить местонахождение пункт взлета.
Решение

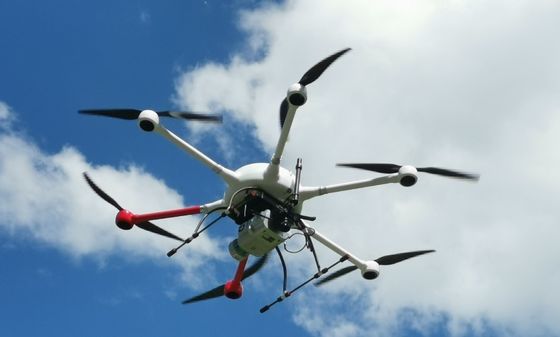

Проект принимает измерительную систему лазера ARS-1000L воздушнодесантную. 3 пункта взлета и посадки выбраны во всей зоне обзора для итога 7 самолетовылетов.
