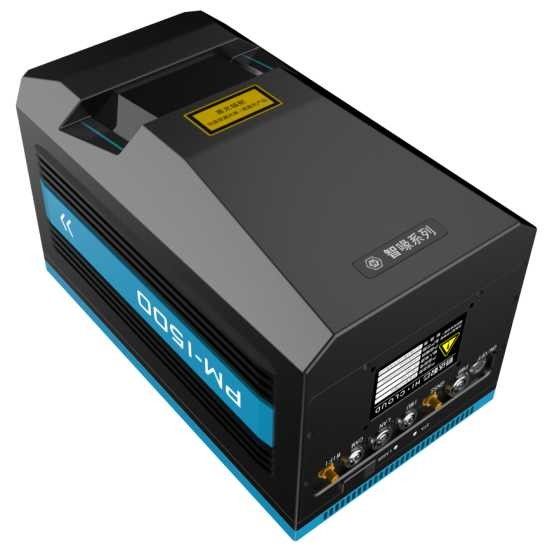

Hi-облако, руководитель технологии лазера 3D просматривая.
 |
| Место происхождения: | Китай |
| Фирменное наименование: | Hi-Cloud |
| Сертификация: | ISO, others upon the requests |
| Номер модели: | Система отображения UAV PM-1500 |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Случай перехода |
| Время доставки: | 20-30 рабочих дней |
| Условия оплаты: | T/T |
| Поставка способности: | 15 наборов/месяц |
| Точность ряда: | 5mm@50m | Максимальная дальность: | 1500m@60 % |
|---|---|---|---|
| Разрешающая способность по угловым координатам: | 0.001° | FoV: | 75° |
| PRR: | 100-2000Khz | Разрешение камеры: | 42.4MP |
| Вес: | 4.4kg | Размер: | 293×165×164mm |
| Выделить: | система отображения UAV 1500m,Интегрированная система отображения UAV,лидар 1500m составляя карту оборудование |
||
точность 5mm@50m и система отображения PM-1500 UAV 1500m долгосрочная интегрированная с 2 миллиона частотой коротковолнового диапазона points/s
Система отображения UAV PM-1500, основанная на новом поколении рамок основной технологии, заново запущенный отечественный воздушнодесантный лидар с частотой высокой точки, частотой высокой ветки, высокой точностью и высокой интеграцией. Компонент ядра системы блок развертки лазера с поддержанной функцией технологии мульти-отголоска которая независимо начата CO. технологии Hi-облака Ухань, блоком развертки лазера Ltd. Интегрированн высокоточным, высокоточным POS (GPS, IMU) и другими датчиками, к этому времени технология синхронизации независимых прав интеллектуальной собственности и интегрированная технология интеграции мульти-датчика, оно могут одновременно получить облако пункта лазера 3D и данные по POS, быстро производит DSM, DEM и DOM и произвести модели DLG и 3D через полный набор преобразования данных и прикладного обеспечения.

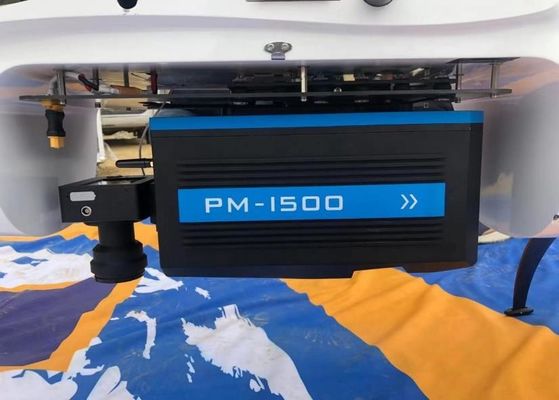

Его можно приложить к multi UAV ротора, VTOL UAV неподвижного крыла, небольшим воздушным судн и вертолету для того чтобы получить плотные высокоточные данные по облака пункта лазера на том основании на платформе быстрого летания мобильной. Он широко использован в отображении ранга обзора, цифровом 3D моделируя, топографических исследовать и составлять карту, cadastral обзоре, обзоре движения, осмотре линии электропередач, обзоре лесохозяйства, контроле бедствия и других полях.
Спецификации PM-1500
|
Детали |
Индикаторы | Параметры |
| Блок развертки лазера | Диапазон волны | Около ультракрасного (класс 1) |
| PRR | 100-2000Khz | |
| Максимальный ряд измерения | % отражательной способности 1000m@20 | |
| % отражательной способности 1500m@60 | ||
| Точность ряда | 5mm@50m | |
| Разрешающая способность по угловым координатам | 0.001° | |
| Скорость развертки | 40-400 scans/s | |
| FoV | 75° | |
| Система POS | Точность положения (постпроцессирование) | Горизонтальные 0.01m |
| Высота 0.02m | ||
| Точность ориентации (постпроцессирование) | Рубрика 0.009° | |
| Тангаж/крен 0.005° | ||
| Система камеры | Разрешение камеры | 42.4MP |
| Фокусное расстояние | 28mm | |
| Системная производительность | Размер | 293×165×164mm |
| Абсолютная точность | горизонтальный <5cm> | |
| вертикаль <5cm> | ||
| Вес | 4.4kg | |
|
Multi отголосок |
4 раза | |
| Температура и влажность | Деятельность: - 40℃~60℃, влажность 85% | |
| Хранение: -45℃~70℃, влажность 85% |
Особенности PM-1500
1. Высокая точность: Выстраивая в ряд точность системы отображения UAV PM-1500 может достигнуть 5mm@50m, и всесторонняя точность системы лучшая чем 5cm, сценарии применения встречи различные высокоточные.
2. Долгосрочный: Ряд maxmum может достигнуть к 1500m@60 %. Ультра длинный выстраивать в ряд значительно обеспечивает безопасность деятельности в окружающей среде большой топографической зыбкости и позволяет система снести платформу полета с более высокой высотой полета и более быстрой скоростью, установил более широкий пояс полета, и собирает больше данных по облака пункта в то же время
3. Частота коротковолнового диапазона: Частота может достигнуть до 2 миллиона пункты в секунду. Эта частота коротковолнового диапазона делает данные по облака пункта больше уточнила и может более поистине отразить landform зоны обзора, а не приспосабливающ земные координаты объекта. К тому же, высокочастотное оборудование лидар можно оборудовать с UAVs с более быстрой скоростью маршевого полета, которая может улучшить эффективность деятельности.
4. Multi отголосок: Система отображения UAV PM-1500 может получить до 4 сигнала отголоска. Датчик сканирования лазера в системе испускает ИМПы ульс лазера для того чтобы прорезать зазор растительности и достигнуть землю, для того чтобы получить данные по местности под растительностью.
5. Интеграция: Она сильно интегрирует датчики как блок развертки лазера, камера GPS, IMU и авиационной съемки, etc. соответствующее для multi платформ как VTOL UAV неподвижного крыла, multi UAV ротора и вертолет.
6. Легковес: Общий вес системы чем 4.4kg. Он может легко быть снесен индивидуалом, ли плоским или высокоскоростным рельсом.
7. Рентабельный: Система отображения UAV PM-1500 независимо начата Hi-облаком. Она имеет характеристики как частота долгосрочного, высокой точки, высокая точность, стабилизированная общая характеристика, справедливая и великодушная цена и супер рентабельное.
Практически проект PM-1500
Осмотр передающей линии DC 500kV
Обзор проекта: Проверенная линия проекта этап передающей линии DC 500kV, включая 3 низкопробных башни и 2 интервала, с полной длиной около 0.8km. Electrified передающая линия в этом разделе, с холмообразной местностью, охват растительности, богатые геоморфные типы, хороший intervisibility между башнями, и дороги могут достигнуть под башнями.
Требование к проекта: Анализ состояния пункта опасности/пункт опасности анализ предвестниковый/анализ компонентного состояния количественный
Решение: Система отображения UAV PM-1500 использована для сбора информации. DSM/DEM быстро будет произведено для продукции модели DLG и 3D.
Результат:
